Условие:

1.    Построить графики функции h(t) и w(t) с применением Scilab.

На графике приблизительно указать пунктирной линией границу перехода из неустановившегося режима в установившийся.

2. Построить график переходной функции по линейному воздействию.

На графике приблизительно указать пунктирной линией границу перехода из неустановишегося режима в установившийся. По графику определить параметры передаточной функции.

3. В среде Scilab построить частотные характеристики типовых звеньев (АЧХ, ФЧХ, ЛАЧХ, АФЧХ).

4. По графикам показать параметры передаточных функций.

Решение:

1. Исследуем безынерционное звено:

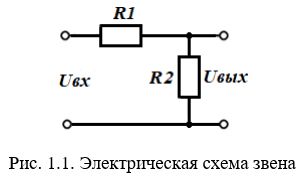

Преобразуем электрическую цепь рисунка 1.1 в эквивалентную схему рисунка 1.2:

Пусть:

Z1(p)=R1

Z2(p)=R2

Следовательно:

e1=I[Z1(p)+Z2(p)]

e2=I*Z2(p)

Передаточная фун...
