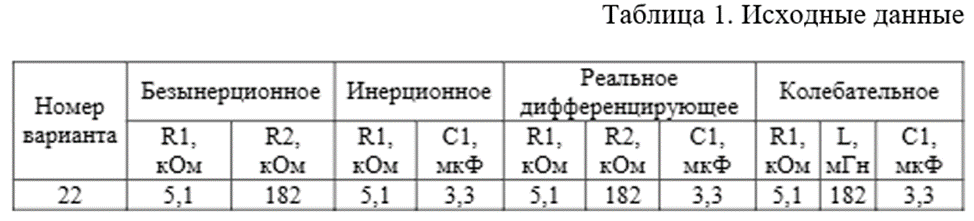

Условие задачи
1. Построить графики функции h(t) и w(t) с применением Scilab.
На графике приблизительно указать пунктирной линией границу перехода из неустановившегося режима в установившийся.
2. Построить график переходной функции по линейному воздействию.
На графике приблизительно указать пунктирной линией границу перехода из неустановишегося режима в установившийся. По графику определить параметры передаточной функции.
3. В среде Scilab построить частотные характеристики типовых звеньев (АЧХ, ФЧХ, ЛАЧХ, АФЧХ).
4. По графикам показать параметры передаточных функций.
Ответ
1. Исследуем инерционное звено:

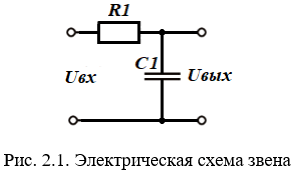

Преобразуем электрическую цепь рисунка 2.1 в эквивалентную схему рисунка 1.2:
Пусть:
Z1(p)=R1
Передаточная функция:
