решение задачи на тему:

1. Построить графики функции h(t) и w(t) с применением Scilab. На графике приблизительно указать пунктирной линией границу перехода из неустановившегося режима в установившийся. 2. ... ЛАЧХ, АФЧХ). 4. По графикам показать параметры передаточных функций.

Дата добавления: 03.10.2023

Условие задачи

1.    Построить графики функции h(t) и w(t) с применением Scilab.

На графике приблизительно указать пунктирной линией границу перехода из неустановившегося режима в установившийся.

2. Построить график переходной функции по линейному воздействию.

На графике приблизительно указать пунктирной линией границу перехода из неустановишегося режима в установившийся. По графику определить параметры передаточной функции.

3. В среде Scilab построить частотные характеристики типовых звеньев (АЧХ, ФЧХ, ЛАЧХ, АФЧХ).

4. По графикам показать параметры передаточных функций.

Ответ

1. Исследуем реальное дифференцирующее звено:

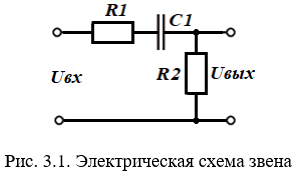

Преобразуем электрическую цепь рисунка 3.1 в эквивалентную схему рисунка 1.2:

Пусть:

Z2(p)=R2

Передаточная функция:
