Условие:

1. Составить логическую схему f1, применив DC 4x16 .

2. Составить логическую схему f1, применив DC 4x10 .

3. Составить логическую схему f2, применив DMX 1-8  .

4. Составить логическую схему f2, применив только одну интегральную схему (MUX 8-1◊) или две интегральные схемы (MUX 4-1◊).

f1=П( 0,3,5,6,9,13,14(2,4,8,10,12,15))abcd

f2=V( 0,2,3,6,8,14,15(1,4,5,7,9,10,13))abcd

Решение:

Составим логическую схему f1, применив дешифратор DC 4x16.

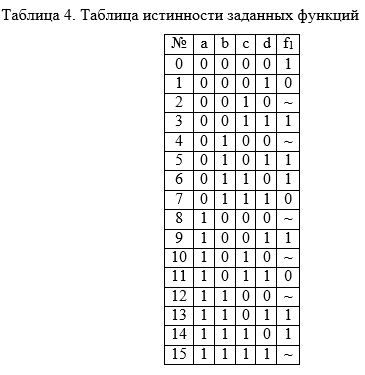

Составим таблицу истинности функции.

Составим логическую схему. На входы дешифратора подадим значения входных переменных. Выходы 0, 3, 5, 6, 9, 13, 14 дешифратора объединим логическим элементом 8ИЛИ-НЕ.
