решение задачи на тему:

1) записать выражения для передаточных функций разомкнутой системы W(p) и Wf(p) ; 2) записать выражения для передаточных функций замкнутой системы Ф(р) , Фf(р) , а претендентам на «отлично» и ФƐ(р); 3) записать дифференциальные уравнения САР

Дата добавления: 30.10.2023

Условие задачи

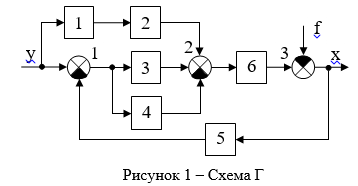

1) записать выражения для передаточных функций разомкнутой системы W(p)  и Wf(p) ;

2) записать выражения для передаточных функций замкнутой системы Ф(р) , Фf(р) , а претендентам на «отлично» и  ФƐ(р);

3) записать дифференциальные уравнения САР относительно регулируемой величины и для претендентов на «отлично» относительно ошибки;

4) выписать полиномы D(p), Q(p), N(p), R(p), Q'(p) , N'(p)  и R'(p).

Звенья описываются следующими передаточными функциями:

а) безынерционные Wi(p)=ki;

б) апериодические первого порядка  ;

в) интегрирующие ;

г) дифференцирующие .

Для всех вариантов:

k1= 2; k2= 5; k3= 1;  k4=10; k5= 4; k6=8.

T1= 0,01 с; T2= 0,02 с; T3= 0,05 с;  T4=0,1 с; T5= 0,2 с;  T6=0,5 с.

Ответ

Запишем выражения передаточные функции отдельных звеньев:

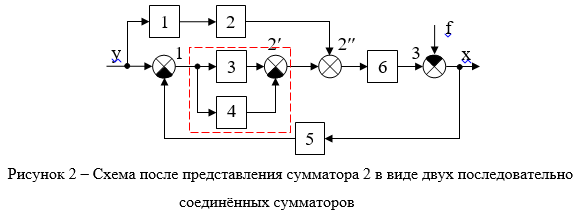

Представим сумматор 2 в виде двух последовательно соединённых сумматоров (рисунок 2)

Эквивалентируем параллельное соединения звеньев 3 и 4:

W34(p...
