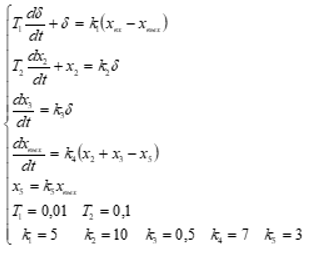

Условие задачи
1.Сформировать структурную схему
2. Найти ПФ разомкнутой и замкнутой системы
Ответ

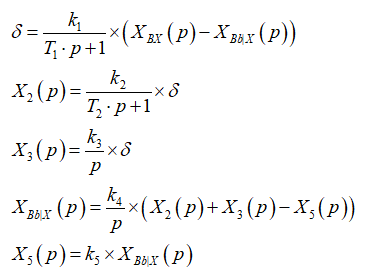

Задание1. Зная диф. уравнения объектов, запишем уравнения в операторной форме:

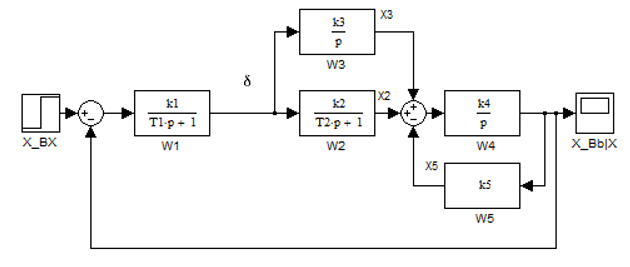

На основании системы уравнений формируем структурную схему:
Задание 2. Звенья W2(p) и W3(p) соединены параллельно; ПФ конту...
