Дана функция: Выполнить: 1. Рисунок структурной схемы по заданной логической функции до ее минимизации и рисунок равносильной релейно-контактной схемы. 2. Подробно описать минимизацию заданной логической функции по методу непосредственного упрощения. 3.
- Автоматика и управление
Условие:
Дана функция:
Выполнить:
1. Рисунок структурной схемы по заданной логической функции до ее минимизации и рисунок равносильной релейно-контактной схемы.
2. Подробно описать минимизацию заданной логической функции по методу непосредственного упрощения.
3. Минимизацию заданной логической функции по методу карт Карно.
4. Рисунок структурной схемы по минимизированной логической функции.
5. Эквивалентное преобразование минимизированной логической функции в базисе ИЛИ-НЕ, и также в базисе И-НЕ.
6. Рисунки структурных схем по преобразованным логическим функциям.
Решение:
Функция зависит от 6 переменных a, b, c, d, e, k.

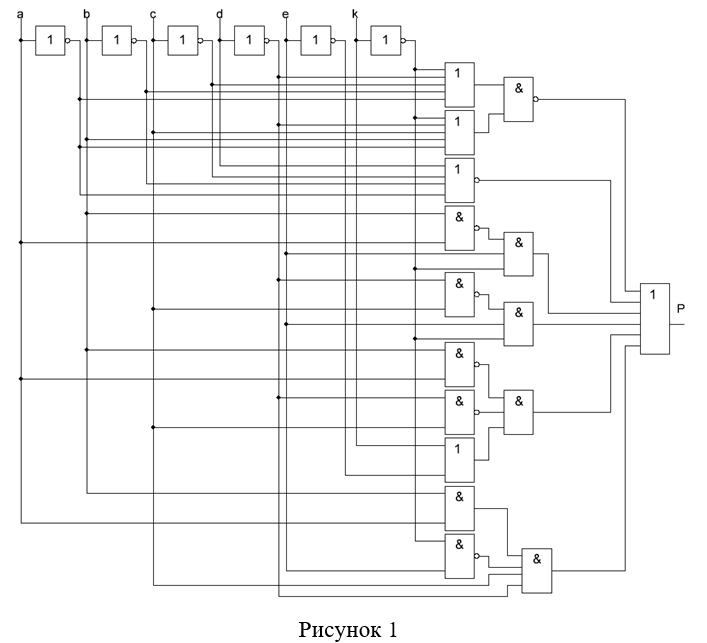

Построим структурную схему на логических элементах до ее минимизации (рисунок 1).
Преобразуем функцию, избавившись от внешнего отрицания с помощью правил де Моргана.
