решение задачи на тему:

Дана система автоматического регулирования (САР), структура которойпредставлена на рисунке 13, состоящая из объекта регулирования 1 W , исполнительного устройства 2 W , усилителя-регулятора 3 W , измерительного преобразователя 4 W и элемента сравнения

Дата добавления: 08.10.2023

Условие задачи

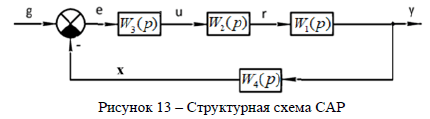

Дана система автоматического регулирования (САР), структура которой

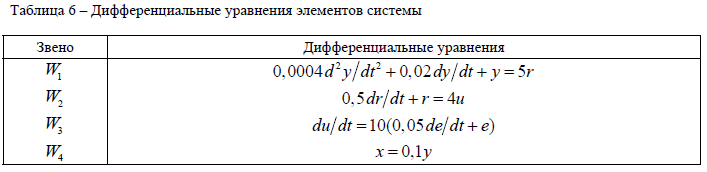

представлена на рисунке 13, состоящая из объекта регулирования 1 W , исполнительного устройства 2 W , усилителя-регулятора 3 W , измерительного преобразователя 4 W и элемента сравнения сигналов x, g . Дифференциальные уравнения элементов приведены в таблице 6.

Расчитать фазовую характеристику

Ответ

Передаточные функции звеньев системы находятся как отношение изображения по
Лапласу выходной величины к изображению входной величины при нулевых начальных
условиях:

Произведя замену в дифференциальных уравнениях
