Условие задачи

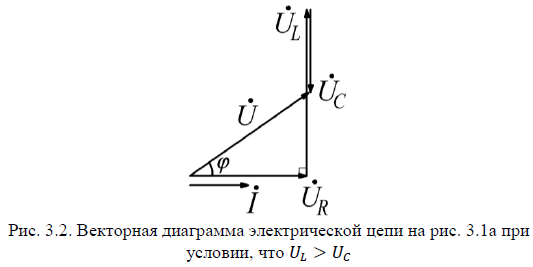

Для схемы на рисунке 3.1а известно напряжение на одном из элементов и параметры элементов – сопротивление резистора R в Ом; индуктивность катушки L в мГн; емкость конденсатора C в мкФ. Определить мгновенные значения тока в цепи схемы и напряжения на других элементах, если угловая частота сети 𝜔=1000 рад/с. Построить векторную диаграмму токов и напряжений.
Ответ
Вариант 0
Согласно варианту известны параметры элементов:𝑅=6 Ом; 𝐿=8 мГн; 𝐶=200 мкФ и напряжение на конденсаторе: 𝑢𝐶=14,1𝑠𝑖𝑛(𝜔𝑡20 ) В. Зная угловую частоту сети 𝜔, найдем сопротивления на реактивных элементах:
𝑋𝐿=𝜔𝐿=1000∙8∙103=8 Ом,
Переведем мгновенное напряжение на конденсаторе 𝑢𝐶 к символической форме:
