Исследовать устойчивость по частотным характеристикам Модель системы с единичной ООС приведена на рис.3.1. Общий коэффициент усиления разомкнутой системы: К=к1к2к3=6,2*6,4*2,6=103,168

Дата добавления: 22.10.2023

Условие задачи

Исследовать устойчивость по частотным характеристикам

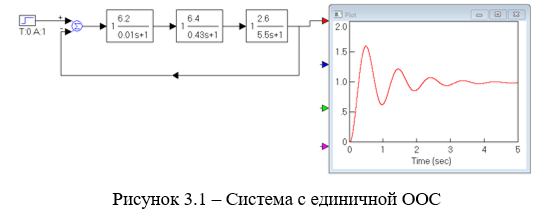

Модель системы с единичной ООС приведена на рис.3.1.

Общий коэффициент усиления разомкнутой системы:

К=к1к2к3=6,2*6,4*2,6=103,168

Ответ

Строим частотные характеристики разомкнутой системы. Определяем частоту среза (на которой амплитуда равна 0 дБ) и вычисляем запас устойчивости по фазе, как показано на рис.3.2.

Проводим измерения. Частота среза . Значение фазы на частоте среза равно . Вычисляем запас устойчивости по фазе:
