Изучить преобразования алгоритмических схем систем автоматического управления.

«Изучить преобразования алгоритмических схем систем автоматического управления.»
  • Автоматика и управление

Условие:

Изучить преобразования алгоритмических схем систем автоматического управления.

Решение:

Порядок преобразования:

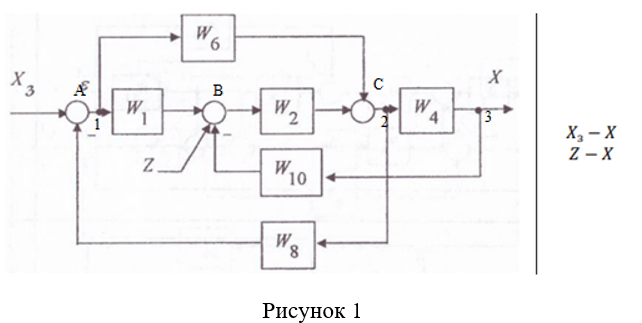

1. Перенесём узел разветвления сигналов 2 через звено W4 вперед в узел 3 с добавлением передаточной функции

2. Перенесём сумматор С в сумматор В назад через звено 𝑊2 с добавлением передаточной функции
