Условие:
На рисунке 2.2 показан участок цепи синусоидального тока. Известны законы изменения двух токов (см. табл. 2). Найдите закон изменения неизвестного тока и изобразите все токи на векторной диаграмме.
Решение:
Вариант 0

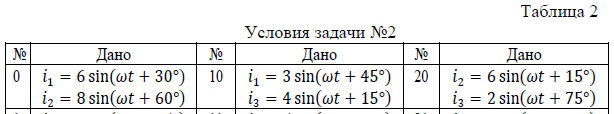

Дано: 𝑖1=6sin(t+30) А, 𝑖2=8sin(t+60) А.
Необходимо найти неизвестный ток 𝑖3.
Составим уравнение по первому закону Кирхгофа для узла на рис. 2.2 алгебраическая сумма сходящихся в узле токов равна нулю: 𝑖1+𝑖2𝑖3=0.
Отсюда находим, что 𝑖3=𝑖1+𝑖2.
Выполним переход от синусоидально изменяющихся величин к комплексам:
Найдем комплексы тока
