Условие задачи

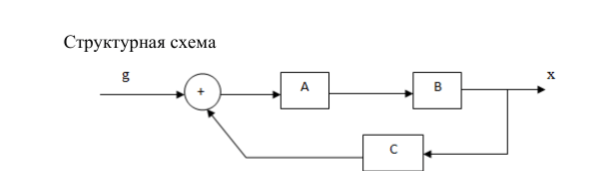

Восстановление дифференциального уравнения по
известной структурной схеме.
где A,B – операторы,
С – коэффициент усиления обратной связи.
Ответ
На схеме обозначены входной сигнал g и выходной сигнал х.

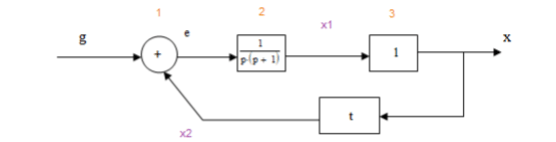

Обозначим недостающие сигналы, пронумеруем звенья и запишем ПФ
звеньев:
Составим уравнения звеньев относительно выходного сигнала:
