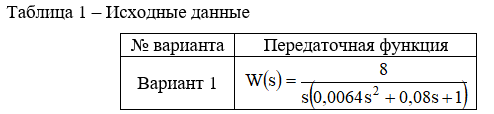

Условие задачи
Необходимо построить в MS Excel амплитудно-фазочастотную характеристику (АФЧХ) и логарифмические амплитудно-частотную (ЛАЧХ) и фазочастотную (ФЧХ) характеристики системы автоматического управления, передаточная функция которой задана. ЛАЧХ построить в виде точных значений и асимптот.
Ответ
Перепишем передаточную функцию в следующем виде:
Передаточная функция соответствует последовательному соединению идеального интегрирующего звена и колебательного звена.
АФЧХ определяется путем расчета вещественных P и мнимых Q частей АФЧХ этих звеньев и последующего попарного произведения полученных АФЧХ по формуле:
