Необходимо преобразовать исходную многоконтурную систему в одноконтурную с целью получения передаточных функций разомкнутого контура системы 𝑊рк(𝑝) и замкнутой системы Ф𝑖(𝑝) по заданному каналу воздействия  и  . Исходная система:

Дата добавления: 27.08.2023

Условие задачи

Необходимо преобразовать исходную многоконтурную систему в одноконтурную с целью получения передаточных функций разомкнутого контура системы 𝑊рк(𝑝) и замкнутой системы Ф𝑖(𝑝) по заданному каналу воздействия  и  .

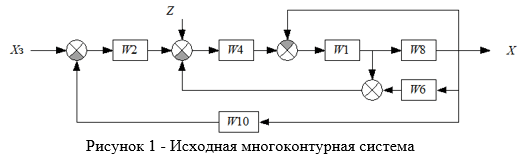

Исходная система:



  Приложение 1.

Ответ

Порядок преобразования:

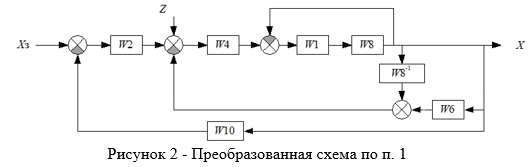

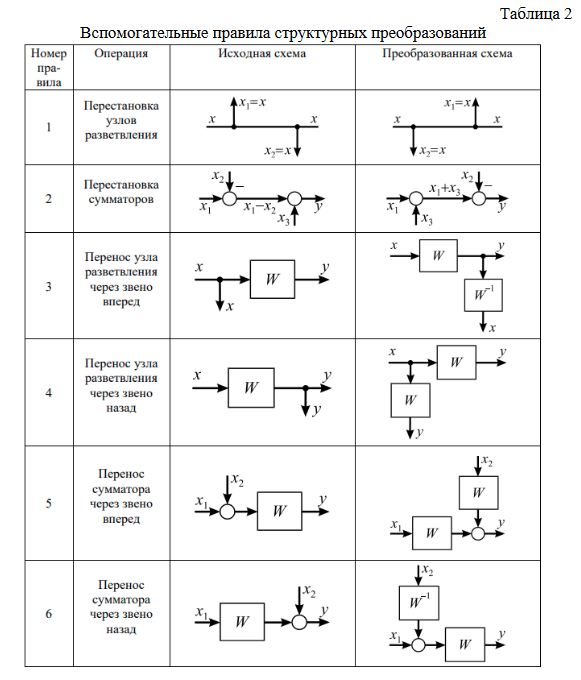

1. По правилам 3, 1 (Приложение 1, таблица 2) перенос узла разветвления с входа на выход звена W8 с добавлением обратной функции и перестановка узлов разветвления (рис.2):

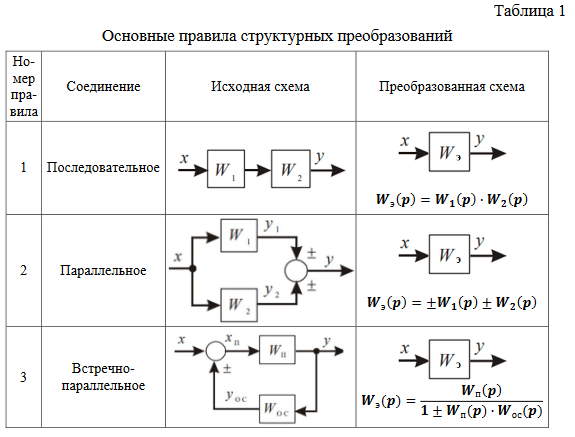

2. По основному правилу 2 (Приложение 1, таблица 1) преобразуем (параллельное соединение) (рис.3):
