Условие:

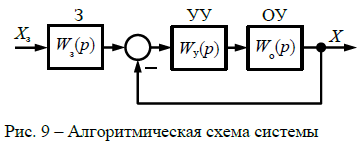

Необходимо провести оценку устойчивости по критерию Найквиста системы со звеном запаздывания (рис. 9).
З-задатчик, УУ-управляющее устройство, ОУ-объект управления

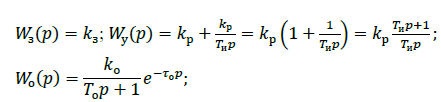

Передаточные функции звеньев:
𝑘з=1; 𝑇з=1 сек; 𝑘р=3,33; 𝑇и=5,5 сек;𝑘о=1,5; 𝑇о=10 сек; 𝜏о=2 сек.
Решение:
Передаточная функция разомкнутого контура системы:
Амплитудно-частотная функция управляющего устройства:
амплитудно-частотная функция объекта управления:
