Оценка устойчивости системы автоматического управления Необходимо преобразовать структурную схему САУ, найти ее математическое описание в виде передаточной функции по задающему воздействию, выделить характеристическое уравнение системы и произвести его

Дата добавления: 19.09.2023

Условие задачи

 Оценка устойчивости системы автоматического управления

Необходимо преобразовать структурную схему САУ, найти ее математическое описание в виде передаточной функции по задающему воздействию, выделить характеристическое уравнение системы и произвести его анализ с точки зрения устойчивости по одному из трех критериев. Для определения критерия, по которому будет оцениваться устойчивость, используйте последние две цифры шифра. Если число, образуемое этими цифрами без остатка делится на 3, то следует воспользоваться критерием Рауса. Если число делится на 2, но не делится на 3, – критерием Гурвица. И если оно не делится без остатка на 2 или на 3, то нужно использовать критерий Михайлова.

В нашем случае: 40/2=20 и 40/3=13.33 – критерий Гурвица

Звенья системы описываются следующими дифференциальными уравнениями:

Ответ

Запишем дифференциальные уравнения звеньев системы в операторной форме:

84р2у1+52ру11=67х1

55ру22=7.6х2

4.4у3=44х3

5.8ру4=58х4

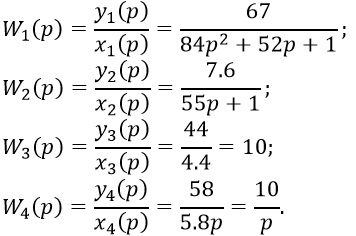

Тогда передаточные функции звеньев имеют вид:

В соответствии с заданием исходная схема имеет вид:
