Определить эквивалентную передаточную функцию по заданной схеме

Дата добавления: 21.10.2023

Условие задачи

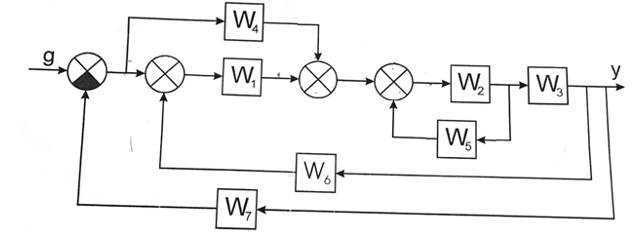

Определить эквивалентную передаточную функцию по заданной схеме

Ответ

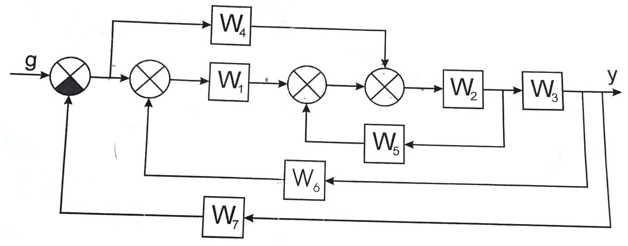

Поменяем местами 2 правых сумматора:

Перенесём звено W1 через сумматор против направления прохождения сигнала. По правилам структурных преобразований, нужно включить такое же звено W1 в контур обратной связи последовательно звену W6:
