Условие:
Определить эквивалентную передаточную функцию по заданной схеме
Решение:

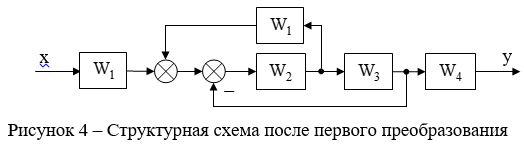

Выполним перенос сумматора со входа звена W1 на его выход (рисунок 4)

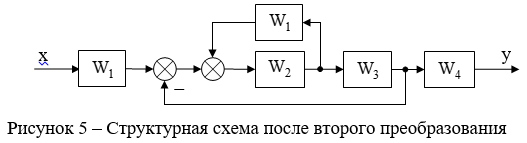

Выполним перестановку сумматоров (рисунок 5)
Звено W2 охвачено положительной обратной связью со звеном W1 , эквива...
