Определить эквивалентную передаточную функцию системы Wэкв:

Дата добавления: 09.10.2023

Условие задачи

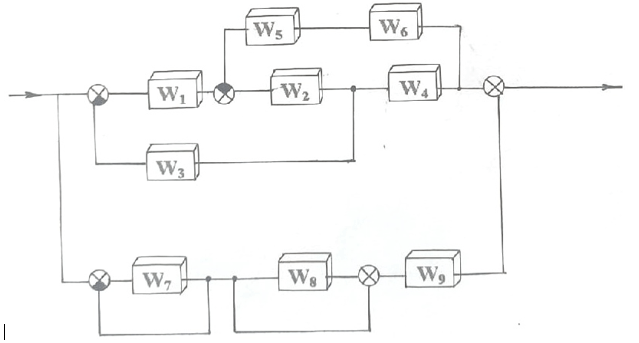

Определить эквивалентную передаточную функцию системы W_экв:

Ответ

Методом структурных преобразований упростим схему.

Звено W7 охвачено единичной отрицательной обратной связью; ПФ контура:

Звено W8 соединено параллельно с единичным звеном. ПФ контура:

W88=W8+1

Схема примет вид:

Потяни
