Условие задачи
Определить эквивалентную передаточную функцию системы Wэкв:
Ответ

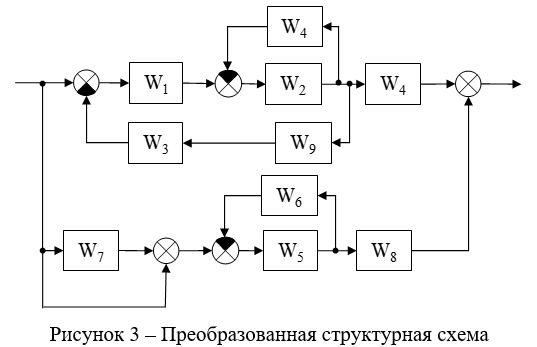

Перенесём точку отвода обратной связи через звено W4 , т.е. против направления прохождения сигнала. На основании правил структурных преобразований в обратную связь добавляется дополнительное звено с передаточной функцией W4 (рисунок 3)
Промежуточные передаточный функции:
