Условие задачи

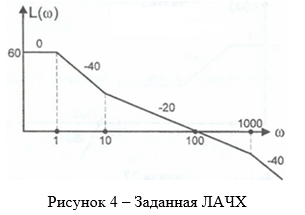

Определить передаточную функцию по заданной асимптотической ЛАЧХ (рисунок 4)
Ответ
Первая асимптота имеет наклон 0 дБ/дек и пересекает ось децибел в точке 60 дБ, поэтому интегрирующие и дифференцирующие звенья отсутствуют, а коэффициент передачи равен .
После частоты сопряжения 1 рад/с наклон ЛАЧХ равен -40 дБ/дек, т.е. изменяется на -40 дБ/дек. Следовательно, после частоты сопряжения 1 р...
