Условие задачи
Определить передаточную функцию соединения , где

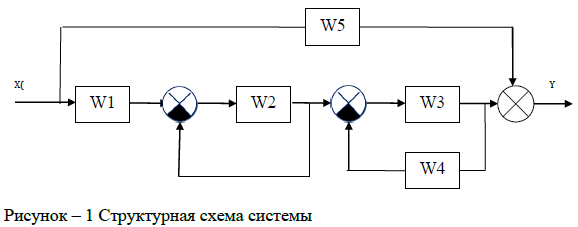

x(t)- входной сигнал ,y(t) – выходной сигнал (рис.1).
Ответ
Решим, используя метод сигнальных графов (ответы должны совпадать, так как схема одна, отличаются методы решения).

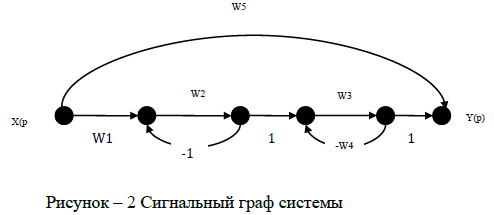

Изобразим сигнальный граф системы (рис.2).
Далее по графу (можно и по схеме рис.1) определяем пути от Х к У:Р1=W1W2W3;P2=W5.ИТОГО: 2 пути!Находим контуры (Контур обратной связи замкнутый путь,состоящий из ряда ветвей, возвращающихся ...
