Условие:
Определить передаточные функции звена и построить его характеристики.
Безынерционное звено

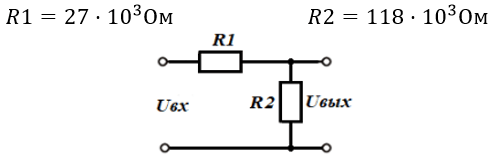

Рисунок 1 – Схема безынерционного звена в виде четырехполюсника
Решение:
● Определим передаточную функцию звена, который представлен в виде четырехполюсника (рис.1). Входной участок образован из резистора R1, а выходной из резистора R2.
● По передаточной функции запишем дифференциальное уравнение звена
