решение задачи на тему:

Определить показания ниже перечисленных приборов, на которые поочередно подаются сигналы с одинаковой амплитудой, но имеющие различную форму: 1) Вольтметр, с преобразователем действующего значения (квадратичный детектор). 2) Вольтметр, с

Дата добавления: 07.11.2023

Условие задачи

Определить показания ниже перечисленных приборов, на которые поочередно подаются сигналы с одинаковой амплитудой, но имеющие различную форму:

1) Вольтметр, с преобразователем действующего значения (квадратичный детектор).

2) Вольтметр, с преобразователем средневыпрямленного значения (линейный детектор).

3) Вольтметр, с амплитудным преобразователем и конденсатором, включенным последовательно (амплитудный детектор с закрытым входом).

Все приборы отградуированы в действующих значениях синусоидального сигнала. Сигналы, которые следует подать, имеют одинаковую амплитуду  40 В. Рассматриваются три типа сигналов:

1) Гармонический сигнал.

2) Меандр.

3) Однополярные прямоугольные импульсы длительностью  40 мкс и частотой следования 5000 Гц.

При расчете показаний следует иметь в виду, что в импульсном напряжении (сигнал 3) присутствует постоянная составляющая, которая может быть определена как среднее значение сигнала.

Ответ

Для гармонического сигнала: Um= 40 В; Ka=1,41; Kф=1,11 .

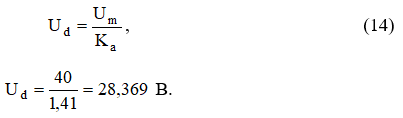

Действующее значение:

Среднее значение:

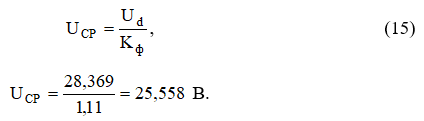

Средневыпрямленное значение:
