Необходимо преобразовать структурную схему САУ, найти ее математическое описание в виде передаточной функции по задающему воздействию, выделить характеристическое уравнение системы и произвести его анализ.
- Автоматика и управление
Условие:
Оцените устойчивость системы автоматического управления.
Необходимо преобразовать структурную схему САУ, найти ее математическое описание в виде передаточной функции по задающему воздействию, выделить характеристическое уравнение системы и произвести его анализ с точки зрения устойчивости по одному из трех критериев. Для определения критерия, по которому будет оцениваться устойчивость, используйте последние две цифры шифра. Если число, образуемое этими цифрами без остатка делится на 3, то следует воспользоваться критерием Рауса. Если число делится на 2, но не делится на 3, – критерием Гурвица. И если оно не делится без остатка на 2 или на 3, то нужно использовать критерий Михайлова.
В нашем случае: 74/2=37 и 74/3=24,67 – критерий Гурвица

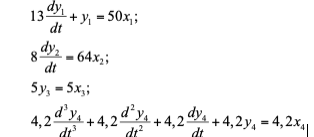

Звенья системы описываются следующими дифференциальными уравнениями:
Решение:
Решение:
Запишем их в операторной форме:

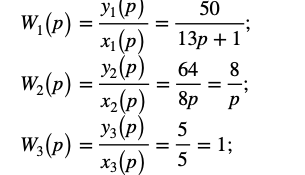

Тогда передаточные функции звеньев имеют вид:
