Определить вероятность безотказной работы участка системы водоснабжения, подключенной к напорной магистрали (рисунок 1), если известно, что вероятности безотказной работы каждого элемента схемы равны.
- Автоматика и управление
Условие:
Определить вероятность безотказной работы участка системы водоснабжения, подключенной к напорной магистрали (рисунок 1), если известно, что вероятности безотказной работы каждого элемента схемы равны:
Р1 = Р2 = Р3 = Р4 = Р5 = Р6 = Р7 = Р8 = Р9 = Р10 = Р11 = Р12 = Р13 = Р14 =0,96.

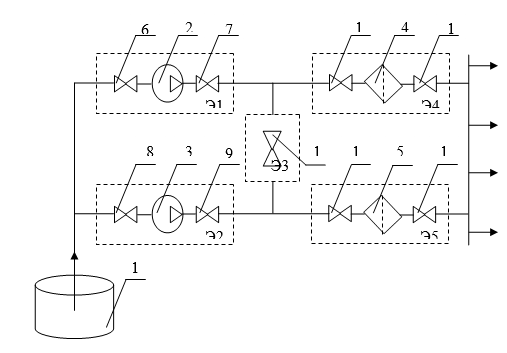

Рисунок 1 – Схема участка системы водоснабжения
Решение:
Составляется структурная схема расчета надежности (рис. 1.1).

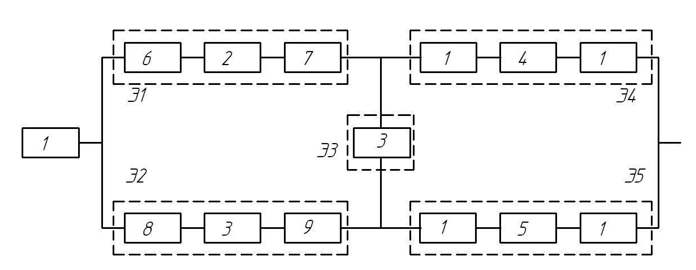

Рисунок 1.1 Исходная структурная схема расчета надежности
Анализ структурной схемы показывает, что для упрощения расчетов целесообразно выполнить её декомпозицию:
- элементы 6,2,7 образуют последовательное соединение заменяются квазиэлементом Э1;
- элементы 8,3,9 образуют последовательное соединение заменяются квазиэлементом Э2;
- ...
