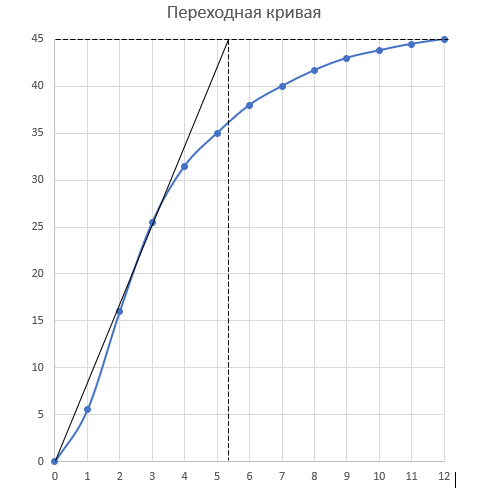

По табличным данным построить переходную кривую объекта, определить параметры передаточной функции объекта, рассчитать настройки ПИД-регулятора, обеспечивающие 20%-е перерегулирование.

Построить ЛАЧХ, ЛФЧХ и АФХ по передаточной функции системы:

Исследование абсолютной устойчивости нелинейной системыИсходные данные: 1 Структура системы ( рисунок 7.1). Рисунок 7.1 – Типовая структурная схема нелинейной САРf(ε)– характеристика нелинейного элемента;W(s)–передаточная функция линейной части.2

Требуется произвести расчет и выбор основных элементов схемы полупроводникового выпрямителя.1. Схема однофазного выпрямителя с однозвенным Г-образным LC-фильтром показана на рис. 1. Рис. 1. Схема однофазного однополупериодного выпрямителя с
