По заданной передаточной функции разомкнутого контура системы W(p) (таблица 1) построить логарифмическую амплитудно-частотную характеристику (ЛАЧХ) L(ω) и фазо-частотную характеристику φ(ω)
«По заданной передаточной функции разомкнутого контура системы W(p) (таблица 1) построить логарифмическую амплитудно-частотную характеристику (ЛАЧХ) L(ω) и фазо-частотную характеристику φ(ω)»
- Автоматика и управление
Условие:

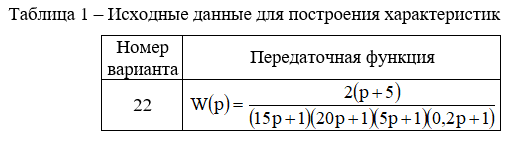

По заданной передаточной функции разомкнутого контура системы W(p) (таблица 1) построить логарифмическую амплитудно-частотную характеристику (ЛАЧХ) L(ω) и фазо-частотную характеристику φ(ω)
Решение:

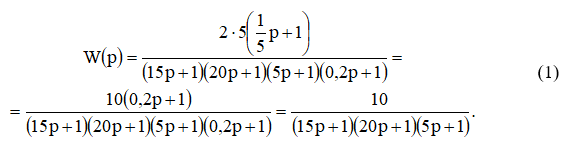

Приведём передаточную функцию к стандартному виду:
Для построения приближённой ЛАЧХ произведем необходимые вспомогательные операции. Найдем значение:
20lgk=20lg10=20 дБ
Передаточная функция (1) не содержит дифференцирующих и интегрирующих звеньев поэтому наклон первой асимптоты будет равен 0 дБ/дек.
Найдем значения сопрягающих частот в порядке возрастания и их логарифмов:
