Условие задачи
Пользуясь измеренными значениями токов и напряжений и сдвига фазы между ними, а также зная длину рельсовой цепи, необходимо вычислить её первичные и вторичные параметры.
Метод измерения параметров рельсовых цепей, а также необходимые исходные данные следует выбрать из таблицы 2. Вариант определяется предпоследней и последней цифрой шифра. При решении задачи помимо расчета следует привести схему реализации метода измерений.

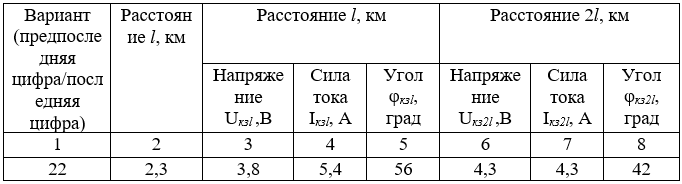

Таблица 2
Метод двух коротких замыканий
Ответ
Особенностью расчетов по сравнению с рельсовыми цепями постоянного тока является необходимость учёта сдвига фаз между токами и напряжениями при измерении входного сопротивления. Сопротивление рельсовой цепи на практике при f = 25 Гц обычно составляет 0,5 ∙ е j52Ом/км, при f = 50 Гц составляет 0,8 ∙ е j65Ом/км, при f = 75 Гц составляет 1,07 ∙ е j68Ом/км.

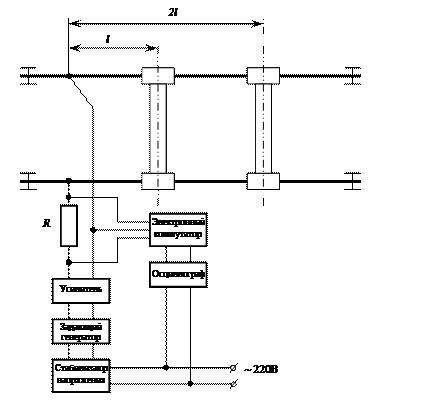

Рис. 2
Измерение параметров рельсовых...
