  4. Построить амплитудно-фазовую характеристику для системы, изображенной на рис. 4.1 – 4.10. Исходные данные в соответс...

Построить амплитудно-фазовую характеристику для системы, изображенной на рис. 4.1 – 4.10. Исходные данные в соответствии с вариантами приведены в таблицах 4.1, 4.2. Исходные данные к заданию

«Построить амплитудно-фазовую характеристику для системы, изображенной на рис. 4.1 – 4.10. Исходные данные в соответствии с вариантами приведены в таблицах 4.1, 4.2. Исходные данные к заданию »
  • Автоматика и управление

Условие:

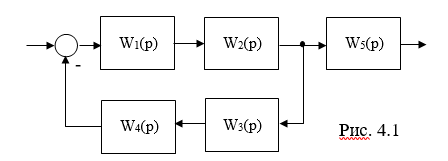

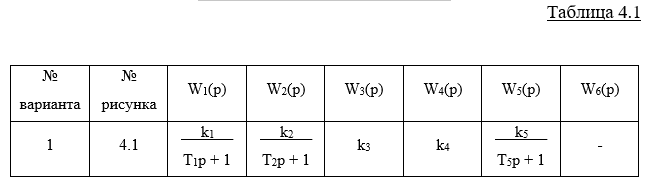

Построить амплитудно-фазовую характеристику для системы, изображенной на рис. 4.1.  Исходные данные в соответствии с вариантами приведены в таблицах 4.1, 4.2.

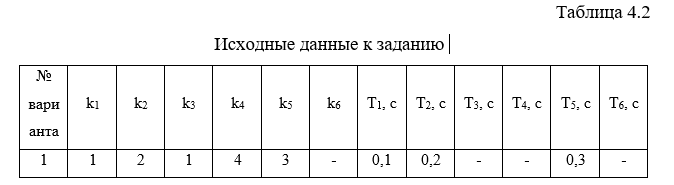

Исходные данные к заданию

Решение:

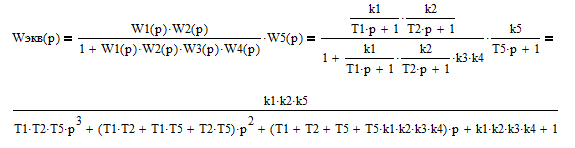

Эквивалентная передаточная функция (ПФ) системы:

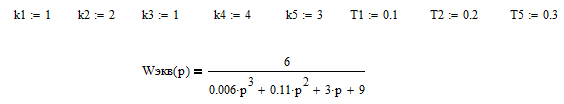

С учётом числовых коэффициентов:

Для расчёта АФХ перейдём к комплексной частотной характеристике (КЧХ), произведя замену оператора Лапласа рi, где i мни...
