  4. Построить область устойчивости системы в плоскости варьируемых параметров. Структурная схема САУ имеет вид: Общий вид пере...

Построить область устойчивости системы в плоскости варьируемых параметров. Структурная схема САУ имеет вид: Общий вид передаточных функций элементов системы: Численные значения постоянных параметров передаточных функций элементов системы выбираются из

«Построить область устойчивости системы в плоскости варьируемых параметров. Структурная схема САУ имеет вид: Общий вид передаточных функций элементов системы: Численные значения постоянных параметров передаточных функций элементов системы выбираются из»
  • Автоматика и управление

Условие:

Построить область устойчивости системы в плоскости

варьируемых параметров.

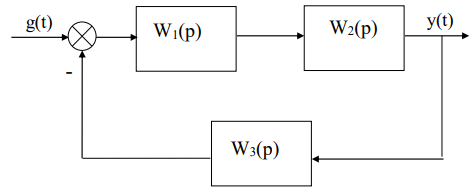

Структурная схема САУ имеет вид:

Общий вид передаточных функций элементов системы:

Численные значения постоянных параметров передаточных функций элементов системы выбираются из табл.4.

Решение:

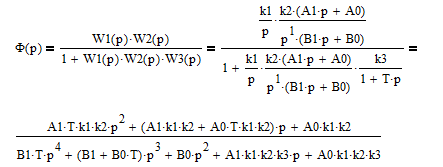

Запишем ПФ замкнутой системы:

C учётом числовых коэффициентов:

По необходимому условию устойчивости, все коэффициенты характеристического полинома должны быть положительными.

Следовательно, В1 и k1 должн...
