Условие задачи

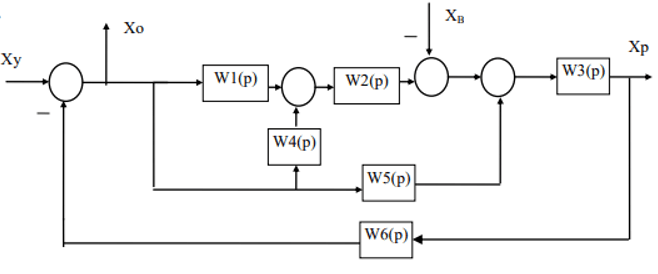

Преобразовать структурные схемы и найти передаточные фукции:
Ответ

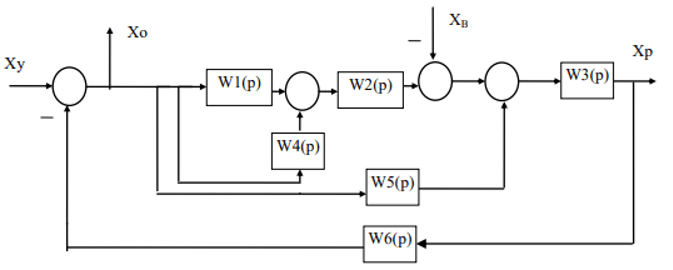

Разобьём на составляющие линию связи, которая снимается перед звеном W1(p):
Звено W1(p) соединено параллельно со звеном W4(p); передаточная функция (ПФ) контура определяется как сумма ПФ отдельных звеньев:
