Условие задачи
Произвести расчет токовой отсечки и МТЗ цехового трансформатора.
Произвести расчет защиты высоковольтных двигателей.
Произвести выбор автоматов и предохранителей для защиты низковольтных двигателей.
Исходные данные
Мощность ТЭЦ Sтэц = 450 МВА;
Мощность кз Sкз = 400 МВА;
Напряжение ТЭЦ Uтэц = 6.3 кВ;
Ток (А) и реак.сопр. (Ом) реактора РБА-6(10)кВ =1000-0,22;
Кабельная линия ТЭЦ-ГРП-1 3ААБ6(10)-(3×240) lтэц-грп1 = 4.0 км;
Асинхронные двигатели 0,4(0,69) кВ, АД1/АД2,кВт = 11/132 кВт;
Кабельная линия ГРП-1, ГРП-2 2ААБ6(10)-(3×185) lгрп = 1.6 км;
Мощность цеховых трансформаторов Sтр.тп = 1000 кВА;
Напряжение вторичное цеховых п/ст U2 = 0,4 кВ;
Асинхронные, синхронные двигатели 6(10)кВ, кВт = 2000 кВт.
Выполняемый объем расчетов РЗА:
1. Цеховой трансформатор;
2. АД, СД 6/10 кВ ;
3. АД1, АД2 0,4/0,69 кВ .
Таблица 1 - Технические данные асинхронных и синхронных двигателей напряжением 6 и 10 кВ

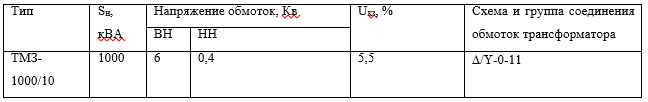

Таблица 2 - Технические данные цеховых трансформаторов 6-10 кВ
Ответ
Расчет токов короткого замыкания
Для расчета токовых отсечек, дифференциальной защиты трансформатора ГПП и проверки выбранных токовых защит по чувствительности необходимо предварительно произвести расчет тока короткого замыкания. Для этого составляем схему замещения.
Определяем индуктивные сопротивления элементов электроснабжения
Х*тэц = Sс / Sкз
Х*тэц = 450 / 400 = 1.125 о.е.
Х*реак = Хном Sб / U2ср
Х*реак = 0,221000/6.32=5.54 о.е.
Х*кб = Худ L Sб / U2ср
Х*кб1 = 0,08 4 1000 / 6.32 = 8.16 о.е.
Х*кб2 = 0,08 1.6 1000 / 6.32 =...
