Провести анализ структурной схемы, записать передаточные функции разомкнутой и замкнутой системы по управлению и по возмущению для заданной структурной схемы, построить частотные характеристики по управлению В структурной схеме использованы следующие

«Провести анализ структурной схемы, записать передаточные функции разомкнутой и замкнутой системы по управлению и по возмущению для заданной структурной схемы, построить частотные характеристики по управлению В структурной схеме использованы следующие»
  • Автоматика и управление

Условие:

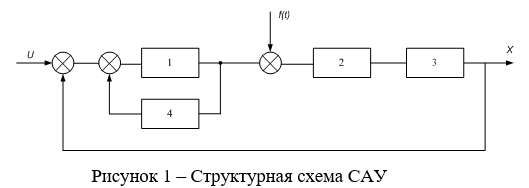

Провести анализ структурной схемы, записать передаточные функции разомкнутой и замкнутой системы по управлению и по возмущению для заданной структурной схемы, построить частотные характеристики по управлению

В структурной схеме использованы следующие элементы:

Звенья:  1 - апериодическое ;     2 - пропорциональное W2=k2 ;

               3 - дифференцирующее W3=k3s ; 4 - пропорциональное .

Параметры:  k1=10; k2= 5;  k3=12; k4= 8; T1= 0,1.

Решение:

1. Передаточная функция разомкнутой системы по управлению (управляющему воздействию).

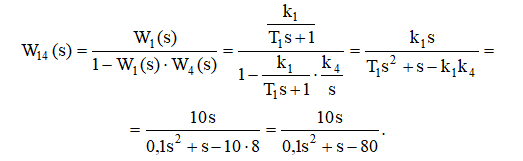

Размыкаем внешний контур, в системе останется один внутренний контур. В обратную связь внутреннего контура включено звено 4. В прямую цепь внутреннего контура включено звено 1. Представим звенья 1 и 4 одним звеном 14 с передаточной функцией системы с положительной обратной связью:

Передаточная функция разомкнутой ...
