Условие:

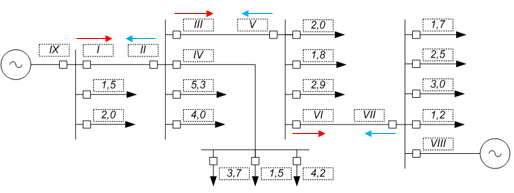

Рассчитайте токи срабатывания максимальных токовых защит (I-IХ). Токи нагрузок присоединений, [А], указаны на рисунке.
Решение:
Ток срабатывания защиты:
где kн коэффициент надежности;
kв коэффициент возврата реле;
k3 коэффициент запуска двигателей;
Iраб.макс максимальный рабочий ток нагрузки защищаемой линии.
В упрощенных расчетах, когда неизвестны необходимые данные для расчета коэффициента запуска двигателей, ток срабатывания защиты определяется по выражению:
В упрощенных расчетах, когда неизвестны необходимые да...
