Условие задачи

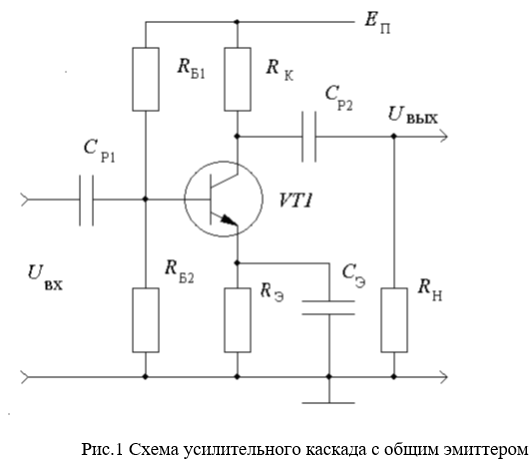

Рассчитать схему усилительного каскада с общим эмиттером по следующим исходным данным: коэффициент усиления по напряжению KU, напряжение на нагрузке Uн, сопротивление нагрузки Rн, нижняя fн и верхняя fв – граничные частоты. Схема усилительного каскада с общим эмиттером приведена на рисунке 1.
В схеме приняты следующие обозначения: Uвх – напряжение, подаваемое на вход усилителя, Uвых – выходное напряжение (напряжение на нагрузке), Еп – напряжение источника относительно общего провода.
Исходные данные.
KU=25, Uн=6 B, Rн=800 Ом, ƒн=50 Гц, ƒв=1,5 МГц
Ответ
Исходя из условий получения максимального коэффициента полезного действия усилительного каскада , принимаем величину сопротивления в цепи коллектора RК равной сопротивлению нагрузки
RK=RH=800 Ом
Находим амплитудное значение коллекторного напряжения
Рассчитываем ток покоя коллектора
