Условие задачи

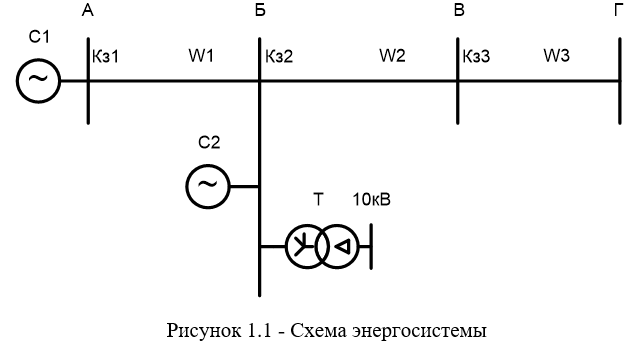

Рассчитать уставки трехступенчатой дистанционной защиты для комплекта защиты Кз1 линии W1 для схемы изображенной на рисунке 1.1.
Параметры энергосистемы С1-2:
- Мощность к.з. С1 Sкз = 2500 МВА
- Мощность к.з. С2 Sкз = 2200 МВА
- Номинальное напряжение на шинах системы Uном = 115 кВ.

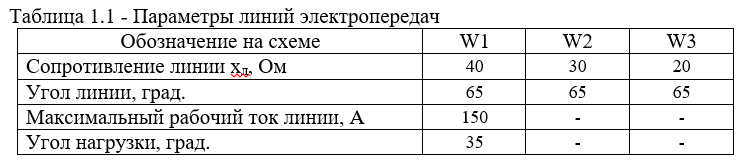

Трансформатор Т типа ТРДН-25000/110
Коэффициент самозапуска заторможенных электродвигателей kз = 1,5.
Угол максимальной чувствительности реле сопротивления φм.ч. = 65о.
Коэффициент трансформации трансформатора тока - 1000/5.
Коэффициент трансформации трансформатора напряжения - 110000/100.
Ответ
Первичное сопротивление срабатывания первой ступени защиты без выдержки времени должно быть отстроено от к.з. на шинах подстанции Б противоположного конца линии W1 (рисунок 1.1) по выражению:
где погрешность расчета первичных электрических величин, влияющих на изменение защищаемой зоны и необходимый запас, = 0,1
погрешность трансформатора напряжения, влияющая на увеличение защищаемой зоны, ...
