Условие задачи

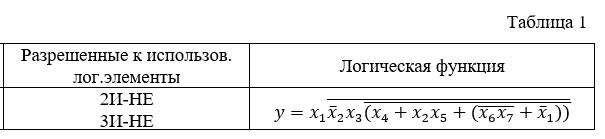

Реализовать в базисе И-НЕ логический автомат, описываемый функцией, заданной в таблице 1.
Ответ

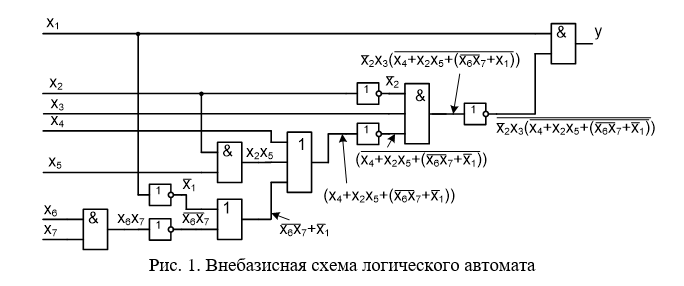

По заданной логической функции составим схему автомата (рис. 1).
Используя закон Де-Моргана и правило двойного отрицания преобразуем в базис И-НЕ заданную логическую функцию:
