решение задачи на тему:

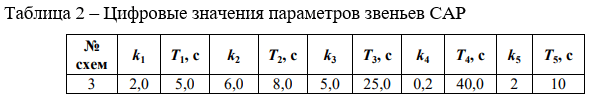

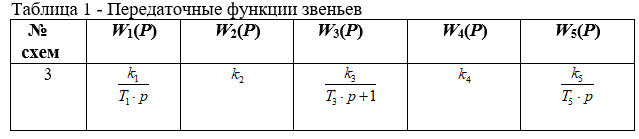

Система автоматического регулирования параметров одного из промышленных объектов представлена: набором структурных схем (рис. 1); передаточными функциями звеньев (табл. 1); цифровыми величинами, характеризующими параметры каждого звена (табл. 2).

Дата добавления: 28.10.2023

Условие задачи

Система автоматического регулирования параметров одного из промышленных объектов представлена: набором структурных схем (рис. 1); передаточными функциями звеньев (табл. 1); цифровыми величинами, характеризующими параметры каждого звена (табл. 2).

1.Выполнить структурные преобразования

2. Получить передаточные функции для САР

3. Составить дифференциальное уравнение замкнутой САР

4. Построить переходные и весовые характеристики САР

5. Построить частотные характеристики САР

6. Исследовать устойчивость САР

Ответ

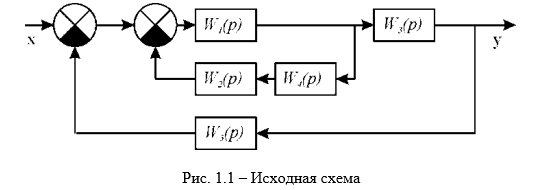

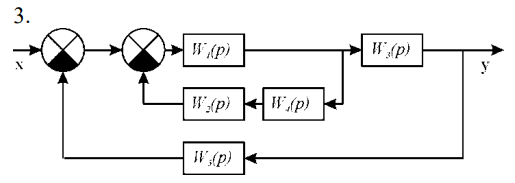

1. Исходная структурная схема исследуемой системы:

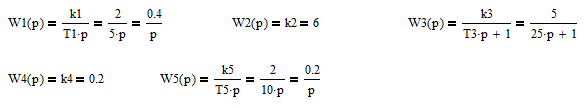

Запишем ПФ звенев с учётом числовых коэффициентов:

Звенья W2(p) и W4(p) соединены последовательно; эквивалентная ПФ контура определяется как произведен...
