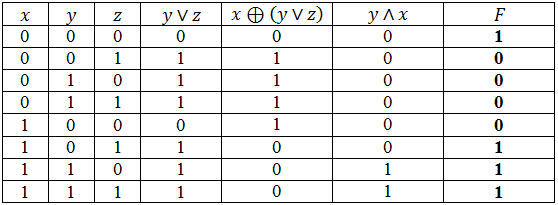

Составить контактную схему для формулы. Составить контактную схему для формулы. Составить контактную схему для формулы. Составить контактную схему для формулы.

Какие приборы КИП показаны на фрагменте ФСА? Какие контуры регулирования показаны? Определите источники задания этих контуров, источники обратной связи и исполнительные механизмы.

1. записать выражения для передаточных функций разомкнутой системы W(p) и Wf(p) ; 2) записать выражения для передаточных функций замкнутой системы Ф(р), Фf(р), а претендентам на «отлично» и ФƐ(р); 3) записать дифференциальные уравнения САР относительно

В соответствии с заданным вариантом необходимо преобразовать исходную многоконтурную систему в одноконтурную с целью получения передаточных функций разомкнутого контура системы Wpk(p) и замкнутой системы Фi(p) по заданным каналам воздействий.
