  4. Составить структурную схему и найти передаточные функции разомкнутой и замкнутой следящей системы воспроизведения угла
  • 👋 Решение задач

  • 📚 Автоматика и управление

решение задачи на тему:

Составить структурную схему и найти передаточные функции разомкнутой и замкнутой следящей системы воспроизведения угла

Дата добавления: 09.10.2023

Условие задачи

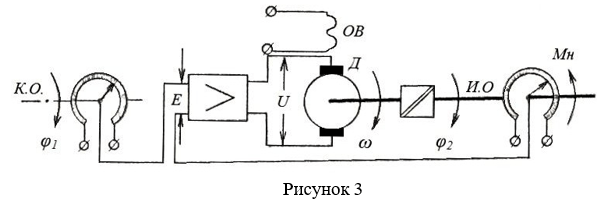

Составить структурную схему и найти передаточные функции разомкнутой и замкнутой следящей системы воспроизведения угла. Функциональная схема системы приведена на рисунке 3

Здесь:

φ1 - угол поворота командной оси (КО);

φ2 - угол поворота исполнительной оси (ИО);

Мн - момент нагрузки на валу;

ω - скорость вращения двигателя;

U – напряжение питания двигателя.

Ответ

Уравнения, описывающие поведение элементов системы в динамическом режиме, и их передаточные функции:

1. Элемент сравнения. Его выходная величина отклонение (угол рас- согласования)

= 1 - 2.

2. Потенциометрический датчик угла рассогласования. Его выходная величина сигнал рассогласования , входная величина . Датчик можно считать безинерционным. Его уравнение

а передаточная функция
