Условие задачи

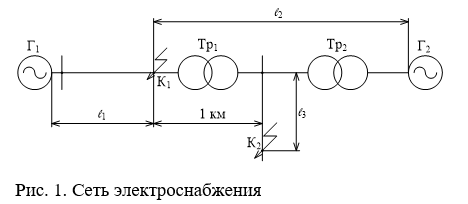

В сети электроснабжения, указанной на рис.1, рассчитать номинальные токи, токи короткого замыкания и выбрать трансформаторы тока для случаев короткого замыкания в точках сети К1 и К2.
В результате выполнения расчетно-графической работы должны быть определены:
- номинальные токи в точках К1 и К2;
- относительные токи короткого замыкания в точках К1 и К2;
- установившиеся токи короткого замыкания в точках К1 и К2;
- ударные токи короткого замыкания в точках К1 и К2;
- токи короткого замыкания по вышеуказанным пунктам для двухфазных и трехфазных коротких замыканий;
- базовые значения Iк, необходимые для расчета трансформаторов тока релейной защиты от двухфазных и трехфазных коротких замыканий;
- трансформаторы тока для установки в аппаратуре релейной защиты в точках сети К1 и К2;
- схемы соединений обмоток трансформаторов тока и вторичной нагрузки;

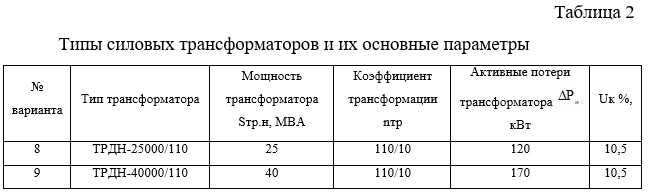

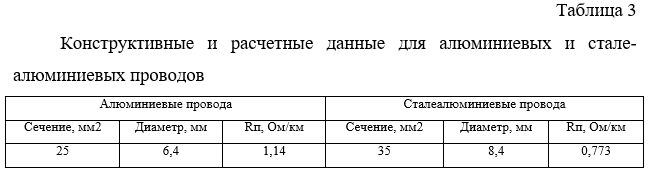

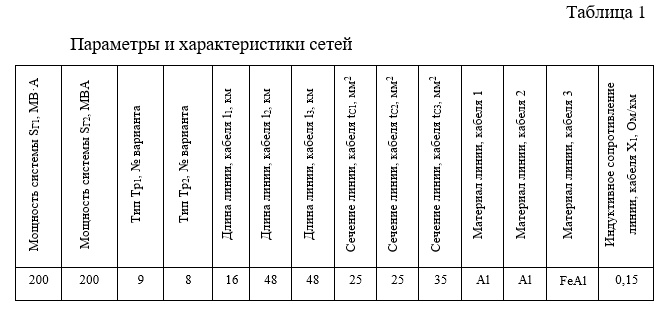

Параметры и характеристики сети указаны в табл. 1, типы силовых трансформаторов и их основные параметры – в табл. 2, конструктивные и расчетные данные для проводов – в табл. 3.
Ответ
1. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
1.1 Расчет токов трехфазного короткого замыкания

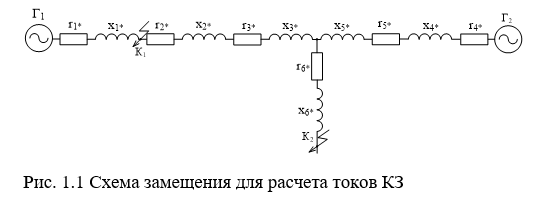

Схема замещения исследуемой сети для расчета токов короткого замыкания (КЗ представлена на рис. 1.1.
Расчет токов КЗ будем вести в относительных единицах.
Первоначально определим ток короткого замыкания в точке К1. Проверим, является ли участок сети от системы Г1 до точки К1 маломощной отпайкой, используя формулу:
