  4. Выбрать последовательное корректирующее устройство и устройство в цепи обратной связи так, чтобы замкнутая скорректированн...

Выбрать последовательное корректирующее устройство и устройство в цепи обратной связи так, чтобы замкнутая скорректированная система удовлетворяла следующим требованиям: кинетическая ошибка меньше или равно 0,01; относительное перерегулирование не больше

«Выбрать последовательное корректирующее устройство и устройство в цепи обратной связи так, чтобы замкнутая скорректированная система удовлетворяла следующим требованиям: кинетическая ошибка меньше или равно 0,01; относительное перерегулирование не больше»
  • Автоматика и управление

Условие:

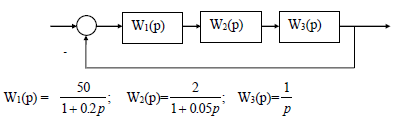

Выбрать последовательное корректирующее устройство и устройство в цепи обратной связи так, чтобы замкнутая скорректированная система удовлетворяла следующим требованиям: кинетическая ошибка меньше или равно 0,01; относительное перерегулирование не больше 30%; запас устойчивости по фазе больше 400; время регулирования около 2с. Корректирующей обратной связью охватить W1(p) и W2(p). Структурная схема представлена на рисунке.

Схемы с коррекцией представлены ниже.

Последовательная коррекция:

Коррекция в цепи обратной связи:

Решение:

Определим ПФ разомкнутой системы:

Ошибка при текущем коэффициенте передачи:

Текущий коэффициент передачи может быть оставлен для дальнейших расчётов.

Построим самостоятельно асимптотическую ЛАЧХ исходной...
