Выполнить расчет максимальной токовой защиты (МТЗ) силового трансформатора для схемы изображенной на рисунке 4.1. Работа трансформаторов на стороне 10 кВ раздельная, с автоматическим вводом резерва АВР двухстороннего действия. Мощности к.з.

24 июля 2024
Автоматика и управление

Условие:

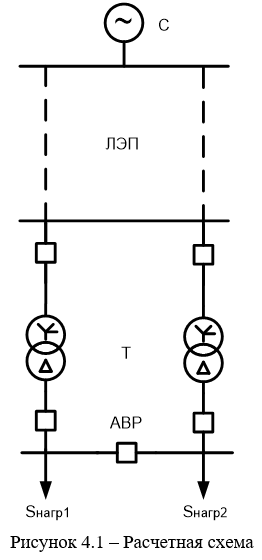

Выполнить расчет максимальной токовой защиты (МТЗ) силового трансформатора для схемы изображенной на рисунке 4.1. Работа трансформаторов на стороне 10 кВ раздельная, с автоматическим вводом резерва АВР двухстороннего действия.

Мощности к.з. энергосистемы: S_к.max = 500 МВА, S_к.min = 200 МВА

Длина линии L = 40 км, х_уд. = 0,4 Ом/км

Трансформатор ТМН-6300/35±6х1,5%/11кВ, Y/∆-11, U_кз.ном=7,5%, U_кз.min=7%, U_кз.max=8,6%

Мощность нагрузки: S_нагр1 = 4,3 МВА, S_нагр2 = 4,5 МВА

Сопротивление нагрузки х_нагр = 0,35 о.е.

Решение:

Определим возможность применения МТЗ без пуска по напряжению.

Защита должна быть отстроена: от суммарного тока нагрузки своего трансформатора и тока самозапуска нагрузки другого, более загруженного трансформатора, а также от токов самозапуска нагрузки при длительной работе одного трансформатора с перегрузкой в 40%.

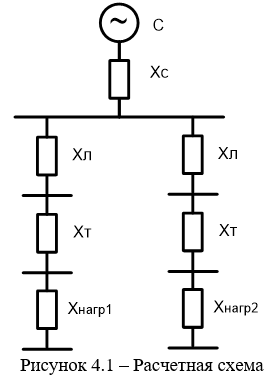

Найдем параметры элементов схемы замещения представленной на рисунке 4.2. Расчет прои...
