Выполнить расчет максимальной токовой защиты силового трансформатора, установленной на стороне высокого напряжения. Работа трансформаторов на стороне низкого напряжения раздельная, с автоматическим вводом резерва АВР двухстороннего действия. Мощности

10 октября 2023
Автоматика и управление

Условие:

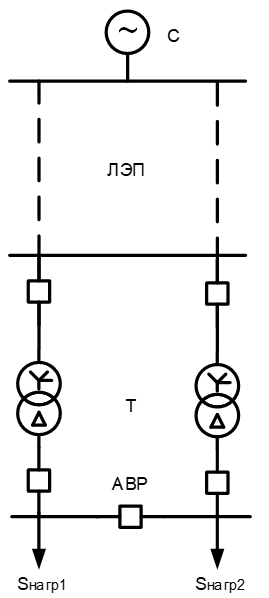

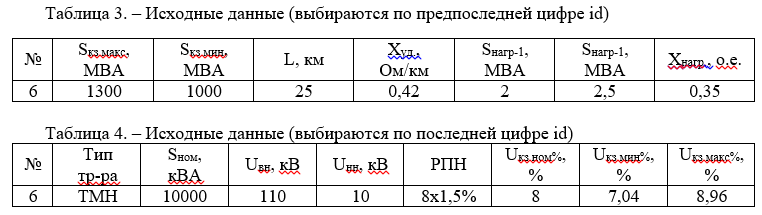

Выполнить расчет максимальной токовой защиты силового трансформатора, установленной на стороне высокого напряжения. Работа трансформаторов на стороне низкого напряжения раздельная, с автоматическим вводом резерва АВР двухстороннего действия. Мощности короткого замыкания на стороне низкого напряжения для максимального и минимального режима энергосистемы, параметры ЛЭП, трансформаторов, а также нагрузки подключенные к этим трансформаторам приведены в таблицах 3 и 4.

Решение:

Определим возможность применения МТЗ без пуска по напряжению.

Защита должна быть отстроена: от суммарного тока нагрузки своего трансформатора и тока самозапуска нагрузки другого, более загруженного трансформатора, а также от токов самозапуска нагрузки при длительной работе одного трансформатора с перегрузкой в 40%.

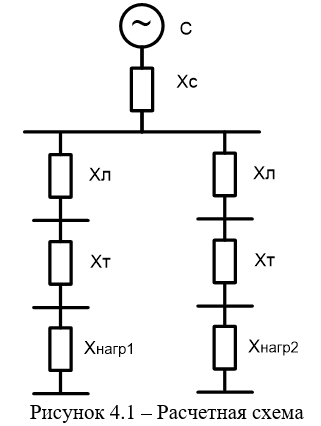

Найдем параметры элементов схемы замещения представленной на рисунке 4.2. Расчет прои...
