Выполнить расчет продольной дифференциальной защиты силового двухобмоточного трансформатора для схемы изображенной на рисунке 2.1. Мощность к.з. энергосистемы Sкз = 500 МВА. Трансформатор типа ТМН-6300/35±6х1,5%/11кВ, Y/∆-11, Uкз% = 8,6 %.
«Выполнить расчет продольной дифференциальной защиты силового двухобмоточного трансформатора для схемы изображенной на рисунке 2.1. Мощность к.з. энергосистемы Sкз = 500 МВА. Трансформатор типа ТМН-6300/35±6х1,5%/11кВ, Y/∆-11, Uкз% = 8,6 %.»
- Автоматика и управление
Условие:

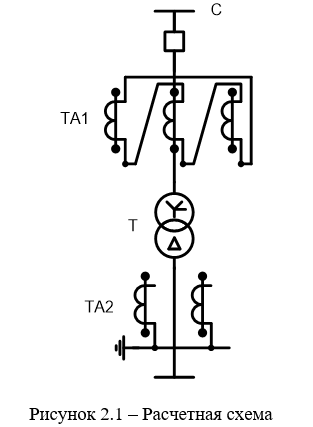

Выполнить расчет продольной дифференциальной защиты силового двухобмоточного трансформатора для схемы изображенной на рисунке 2.1.
Мощность к.з. энергосистемы Sкз = 500 МВА.
Трансформатор типа ТМН-6300/35±6х1,5%/11кВ, Y/∆-11, Uкз% = 8,6 %.
Решение:
Для начала рассчитаем токи к.з.. Найдем параметры элементов схемы замещения представленной на рисунке 2.2. Расчет производим в именованных единицах.
Среднее напряжение ступени: Uср = 37 кВ.

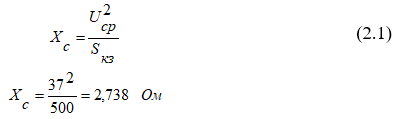

Сопротивление системы:
