Условие:

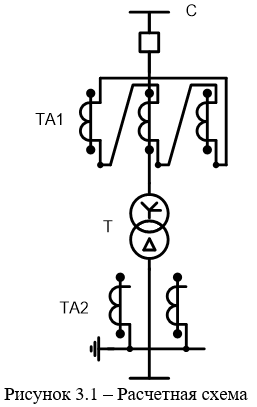

Выполнить расчет продольной дифференциальной защиты силового трансформатора для схемы изображенной на рисунке 3.1.
Токи к.з. за трансформатором, приведенные к стороне ВН трансформатора Iкз.макс = 900 А, Iкз.мин = 360 А.
Трансформатор типа ТДН-16000/115±9х1,78%/ 11кВ, Y/∆-11.
Решение:

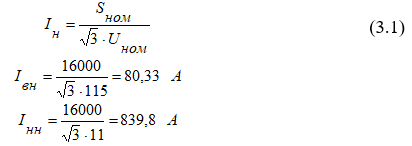

Первичные номинальные токи трансформатора равны:
Коэффициенты трансформации трансформаторов тока:
где kсх коэффициент схемы соединения трансформатора тока.
