Выполнить расчет токовых защит от к.з. и симметричных перегрузок электродвигателя по варианту курсовой работы, выбрать тип расписать основные характеристики, нарисовать схему подключения защиты. Выполнить расчет токовых защит от к.з. и симметричных

24 июля 2024
Автоматика и управление

Условие:

Выполнить расчет токовых защит от к.з. и симметричных перегрузок электродвигателя по варианту курсовой работы, выбрать тип расписать основные характеристики, нарисовать схему подключения защиты.

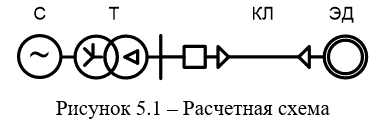

Выполнить расчет токовых защит от к.з. и симметричных перегрузок асинхронного электродвигателя изображенного на рисунке 5.1.

Мощность к.з. энергосистемы: S_к.max = 2500 МВА

Трансформатор типа ТРДН-25000/110кВ, U_кз.ном = 10,5%

Длина кабельной линии L = 0,6 км, х_уд. = 0,11 Ом/км

Параметры электродвигателя: Р_ном = 1000 кВт, Cosφ = 0,80, k_п = 4,8.

Решение:

Мощность электродвигателя менее 2000 кВА. Поэтому для защиты от междуфазных коротких замыканий применяем максимальную токовую отсечку ТО. Для начала определим возможность применения однорелейной схемы ТО с трансформаторами тока, включенными на разность токов (рисунок 5.2). Применение реле серии РТ-80 позволит на индукционной части выполнить защиту от перегрузки, а на электромагнитной токовую отсечку.
