Выполнить синтез цифрового автомата по каноническому методу структурного синтеза. Элемент памяти: D-триггер
«Выполнить синтез цифрового автомата по каноническому методу структурного синтеза. Элемент памяти: D-триггер»
- Автоматика и управление

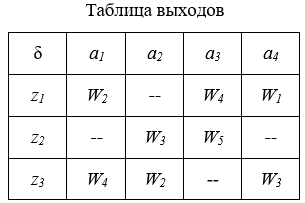

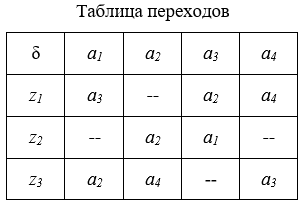

Условие:
Выполнить синтез цифрового автомата по каноническому методу структурного синтеза.
Элемент памяти: D-триггер
Решение:
1. Определение канонической структуры автомата
Определим количество каналов (разрядность входных/выходных сигналов):
Z Множество входных сигналов, Z = {z1, z2, z3}.
W Множество выходных сигналов, W = {W1, W2, W3, W4, W5}.
A Множество состояний, A = {a1, a2, a3, a4}.
L = ] log2Z [ = ] log23 [ = 2 количество входных каналов L = {x1, x2};
N = ] log2W [ = ] log25 [ = 3 количество выходных каналов N = {y1, y2, y3};
R = ] log2A [ = ] log24 [ = 2 число элементов памяти R = {Q1, Q2}.
Каноническая структура разрабатываемого автомата:
